#5 Tính toán tải trọng lên vòng bi và ổ trục (truyền động bằng xích và dây đai)

#ベアリング・軸受けへの負荷計算（チェーン・ベルトによる駆動）

1. Tải trọng lên vòng bi và ổ trục

Bài viết này tổng hợp các phương pháp tính toán để xác định mức tải trọng tác động lên vòng bi khi trục được giữ bằng vòng bi và quay nhờ động cơ, chẳng hạn như trong hệ thống truyền động của băng tải.

Trên thực tế, do vòng bi thường có khả năng chịu tải lớn, nên công thức tính toán này có thể không được sử dụng thường xuyên. Tuy nhiên, việc nắm rõ giá trị tải trọng là cần thiết để thiết kế hệ thống một cách nhỏ gọn hơn và tối ưu chi phí.

①Công thức tính tải trọng lên vòng bi và ổ trục

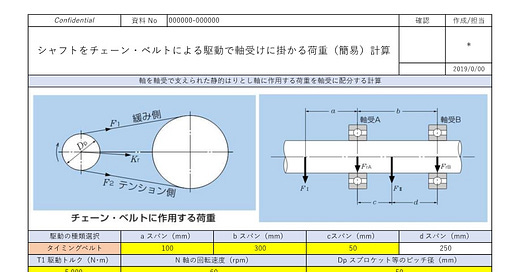

Công thức tính tải trọng như sau:

Việc tính toán này được tham khảo từ công thức trong danh mục sản phẩm của NTN.
(Tài liệu tham khảo: Danh mục tổng hợp vòng bi lăn NTN CAT. NO.2202-Ⅶ/J, A-23).

Ngoài ra, trong tài liệu tham khảo, công thức tính toán tải trọng lên vòng bi dựa trên công suất truyền động (kW). Tuy nhiên, trong trường hợp của tôi, tôi thường tính toán dựa trên mô-men xoắn thực tế khi vận hành, vì vậy tôi đã chuyển đổi mô-men xoắn thành công suất truyền động (kW) rồi áp dụng vào công thức.

② Điều kiện cần thiết

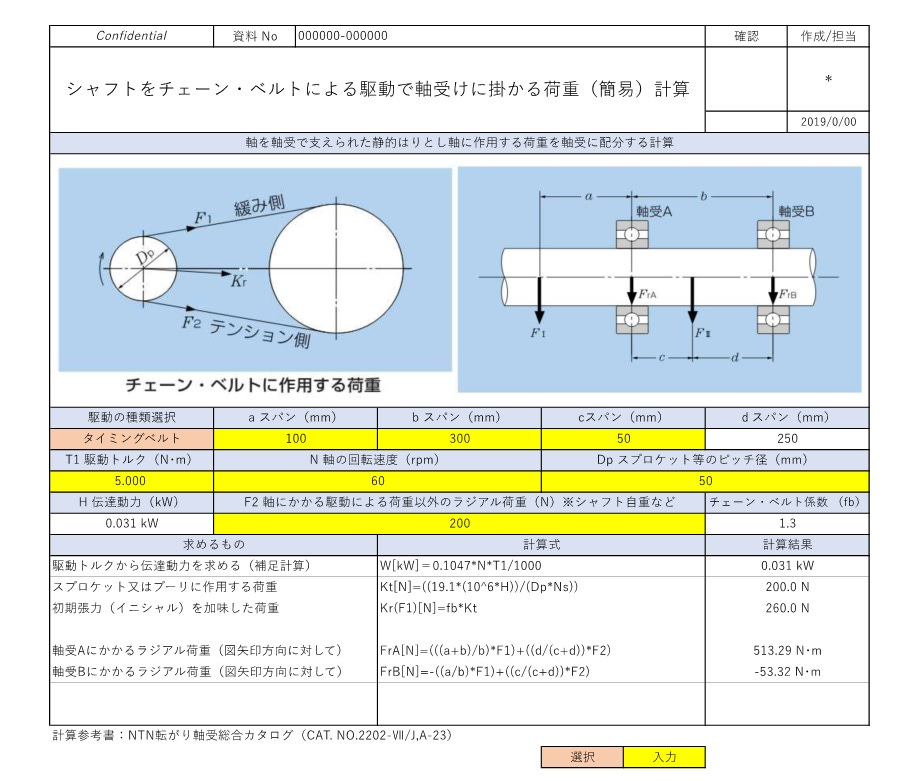

Vui lòng tham khảo hình trên để xem các điều kiện cần thiết cho việc tính toán.

2. Giá trị tải trọng cần tính cho vòng bi

① Tính công suất truyền động từ mô-men xoắn (tính bổ sung)
　W[kW] = (0.1047 × N × T1) / 1000

② Tải trọng tác động lên đĩa xích hoặc puli
　Kt[N] = (19.1 × (10⁶ × H)) / (Dp × Ns)

③ Tải trọng có tính đến lực căng ban đầu (Initial tension)
　Kr(F1)[N] = fb × Kt

④ Tải trọng hướng tâm tác động lên ổ trục A
　FrA[N] = (((a + b) / b) × F1) + ((d / (c + d)) × F2)

⑤ Tải trọng hướng tâm tác động lên ổ trục B
　FrB[N] = -((a / b) × F1) + ((c / (c + d)) × F2)

3. Tải về file tính toán

Tải về bảng tính Excel cho công thức tính tải trọng này.
